电阻的基础知识 (查看次数:5335 加入:2008/4/17)

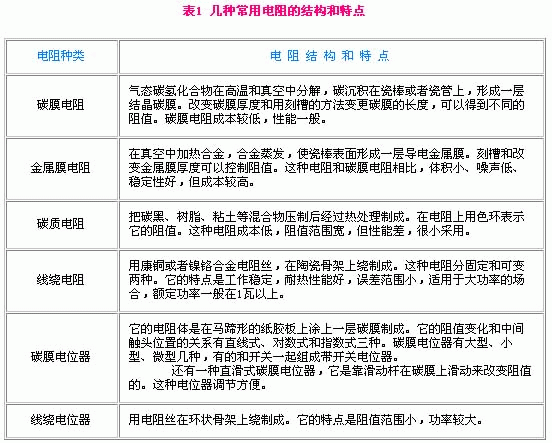

常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。

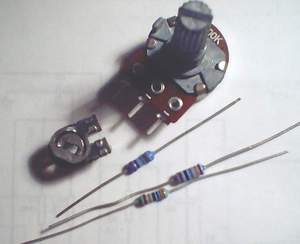

图1 电阻的外形

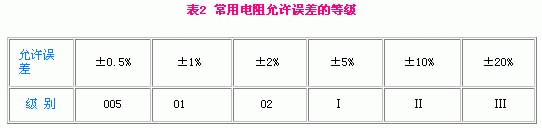

大多数电阻上,都标有电阻的数值,这就是电阻的标称阻值。电阻的标称阻值,往往和它的实际阻值不完全相符。有的阻值大一些,有的阻值小一些。电阻的实际阻值和标称阻值的偏差,除以标称阻值所得的百分数,叫做电阻的误差。表2是常用电阻允许误差的等级。

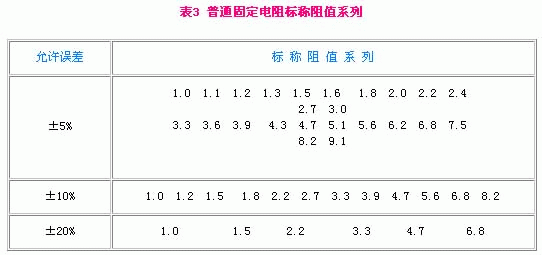

国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻,标称值越多。表2是普通电阻的标称阻值系列。表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值,就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;

不同的电路对电阻的误差有不同的要求。一般电子电路,采用Ⅰ级或者Ⅱ级就可以了。在电路中,电阻的阻值,一般都标注标称值。如果不是标称值,可以根据电路要求,选择和它相近的标称电阻。

当电流通过电阻的时候,电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率,电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式: P=I×U P=I2×R P=U2/R

计算出来,P表示电阻消耗的功率,U是电阻两端的电压,I是通过电阻的电流,R是电阻的阻值。 电阻的额定功率也有标称值,常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中,常用图2所示的符号来表示电阻的标称功率。选用电阻的时候,要留一定的余量,选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦,可以选用1/2瓦的电阻,实际负荷3瓦,可以选用5瓦的电阻。

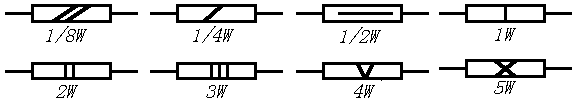

图2 电阻的功率标识

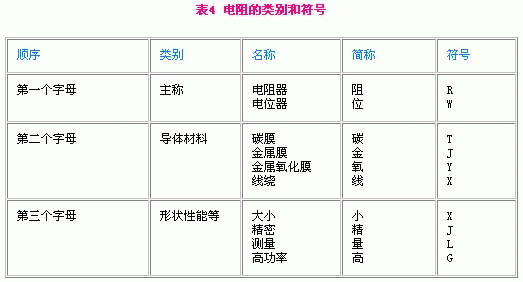

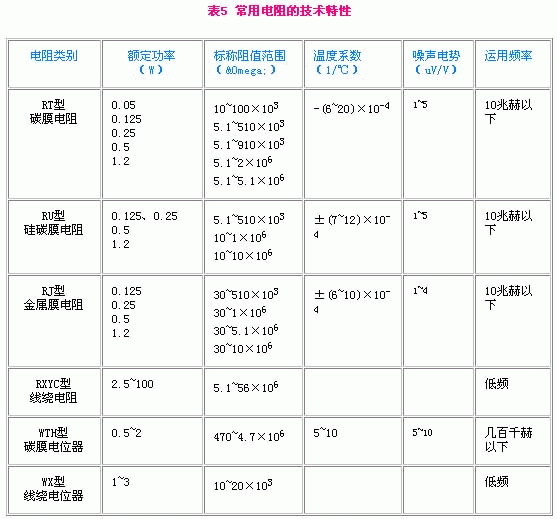

为了区别不同种类的电阻,常用几个拉丁字母表示电阻类别,如图3所示。第一个字母R表示电阻,第二个字母表示导体材料,第三个字母表示形状性能。上图是碳膜电阻,下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性。

图3 电阻的类型标识

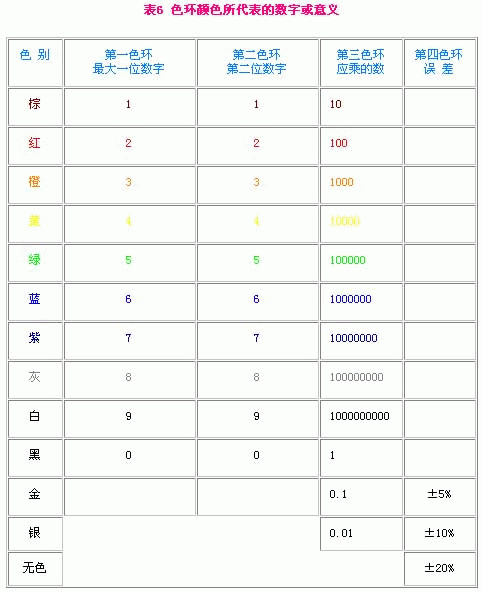

碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环,其余顺次是二、三、四道色环,如图1所示。第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字,第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

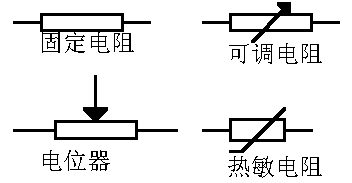

图4 电阻的电路符号表示方法

比如有一个碳质电阻,它有四道色环,顺序是红、紫、黄、银。这个电阻的阻值就是270000欧,误差是±10%。双比如有一个碳质电阻,它有棕、绿、黑三道色环,它的阻值就是15欧,误差是±20%。
